Ⅰ.. Principio de funcionamiento de la torre de pulverización horizontal.
La torre de pulverización horizontal es un equipo eficiente de purificación de gases, que se utiliza principalmente para tratar contaminantes en gases residuales industriales, como niebla ácida, niebla alcalina, gases orgánicos y partículas.
1. Contacto de flujo cruzado gas-líquido
- Introducción de gases de escape: Los gases de escape se introducen en el cuerpo de la torre horizontal a través del sistema de ventilador, generalmente ingresando por un lado o por el centro del cuerpo de la torre.
- Dirección del flujo de aire: El gas de escape fluye horizontalmente en el cuerpo de la torre, perpendicular a la dirección del movimiento del líquido de pulverización, formando un contacto de flujo cruzado.
- Reducir la resistencia: este diseño de flujo de aire horizontal reduce efectivamente la resistencia al flujo del sistema y reduce el consumo de energía del ventilador.
2. Pulverización y Absorción
- Sistema de aspersores: En la torre se instala una boquilla de alta presión para atomizar y rociar el líquido absorbido (agua o reactivo químico) formando finas gotas.
- Función de la capa de relleno: el gas residual pasa a través de la capa de relleno (como el anillo de bola y el anillo de Lassi) y entra en contacto completamente con la película líquida en la superficie de relleno, aumentando el área de contacto gas-líquido.
- Absorción física y química: los contaminantes se absorben o se convierten en sustancias inofensivas mediante adsorción física o reacciones químicas (como la neutralización ácido-base).
3. Desempañado y emisión
- Dispositivo desempañador: el gas purificado pasa a través de la capa desempañante (placa ciclónica o relleno de anillo lascill) para eliminar las gotas de líquido arrastradas y evitar la contaminación secundaria.
- Emisión limpia: El gas tratado se descarga desde el otro lado de la torre para cumplir con los estándares de protección ambiental.
4. Bucle y procesamiento
- Circulación de líquido: El líquido de pulverización se recoge del fondo de la torre y se reutiliza después de ser presurizado por la bomba de agua de circulación para reducir los costes operativos.
- Tratamiento de líquidos residuales: Cambie o trate los líquidos residuales con regularidad para evitar el enriquecimiento de contaminantes y afectar la eficiencia de la purificación.
II. Análisis de diseño estructural de torre de pulverización horizontal
Las torres de aspersión horizontales presentan un diseño compacto, lo que las hace adecuadas para aplicaciones industriales con espacio limitado.
1. Estructura de la torre
- Forma y Material: Estructura horizontal cilíndrica o cuadrada, fabricada con materiales resistentes a la corrosión (como PP, FRP y acero inoxidable 304/316).
- Diseño modular: Las conexiones de bridas segmentadas facilitan el transporte y la instalación, adaptándose a diferentes caudales de aire.
2. Sistema de pulverización
- Disposición de la boquilla: la disposición horizontal de varias capas garantiza una cobertura uniforme del líquido y mejora la eficiencia del contacto gas-líquido.
- Selección de líquido de pulverización: el agua o los reactivos químicos, como soluciones ácidas o alcalinas, se seleccionan en función de la composición de los gases de escape para mejorar la absorción.
3. Capa de embalaje
- Tipo de empaquetadura: Empaquetadura de alta eficiencia, como anillos Pall y anillos Raschig, que proporcionan una gran superficie y baja resistencia.
- Diseño en capas: múltiples capas de empaquetadura optimizan la distribución de gas-líquido y evitan obstrucciones y canalizaciones.
4. Capa antivaho
- Tipo Demister: Las placas ciclónicas o los anillos Raschig eliminan eficazmente las gotas de líquido arrastradas del gas.
- Arrastre antigotas: garantiza que los gases de escape estén libres de gotas para evitar la corrosión o contaminación de los equipos posteriores.
5. Sistema de circulación
- Tanque de Agua Circulante: Ubicado en la parte inferior de la torre, recoge el líquido de pulverización y está equipado con control de nivel y monitorización de pH.
- Bomba de circulación de agua: Fabricada con materiales resistentes a la corrosión (como plástico o acero inoxidable) para garantizar un funcionamiento estable a largo plazo.
6. Estructuras Auxiliares

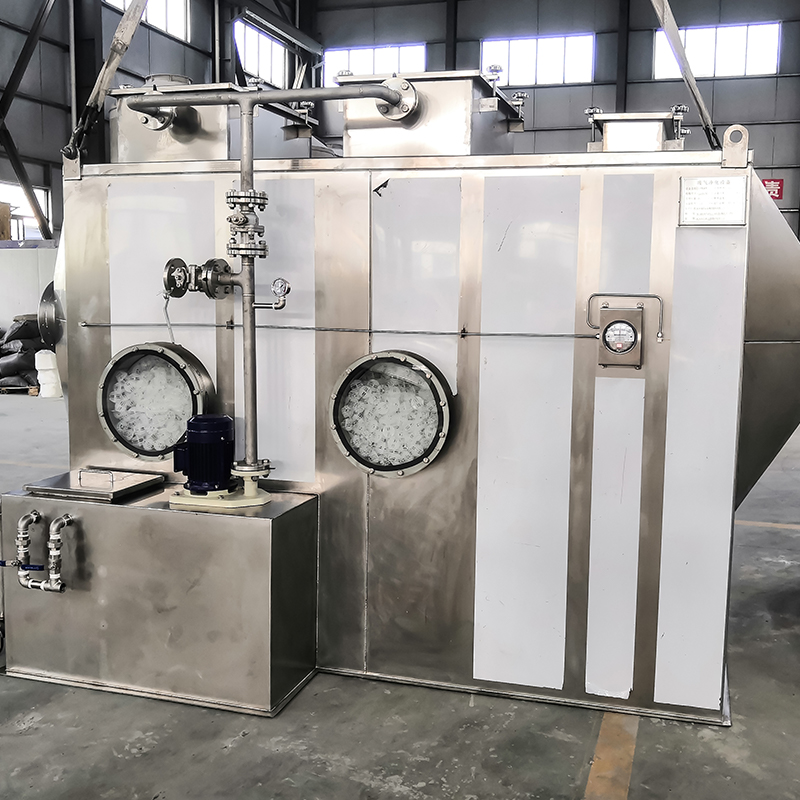

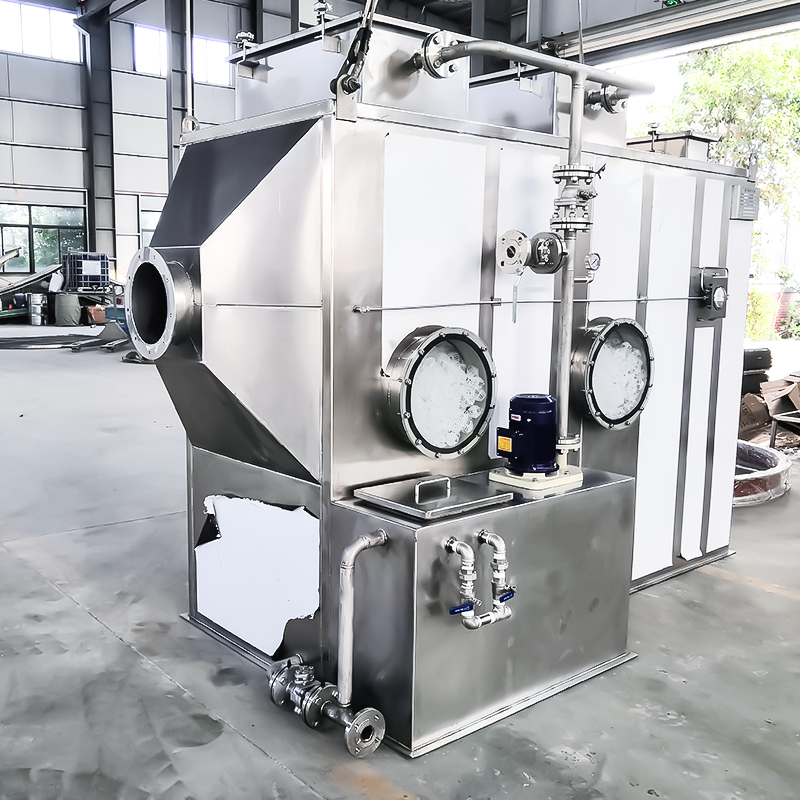

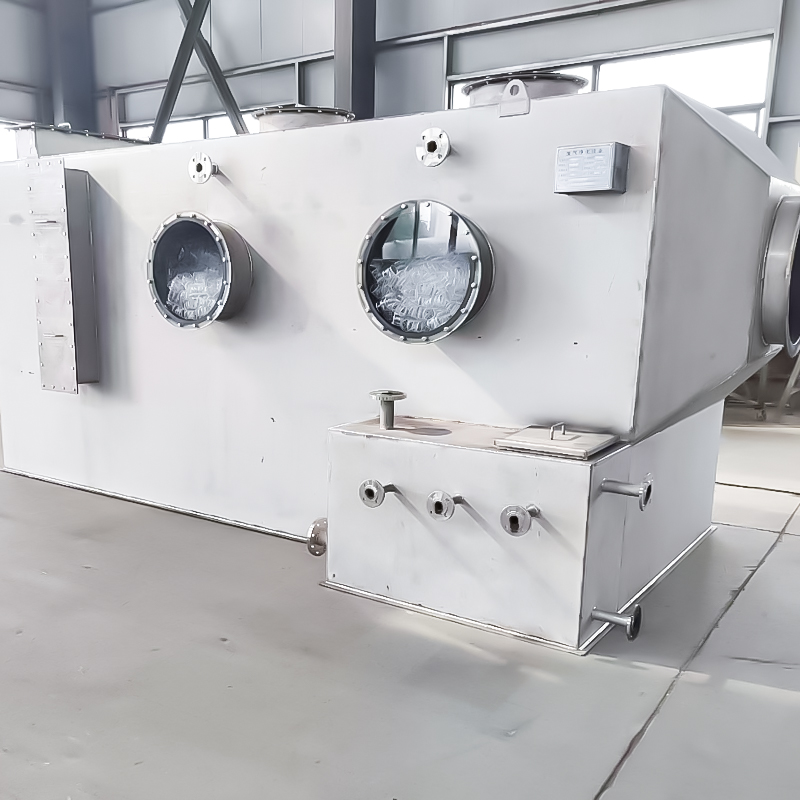

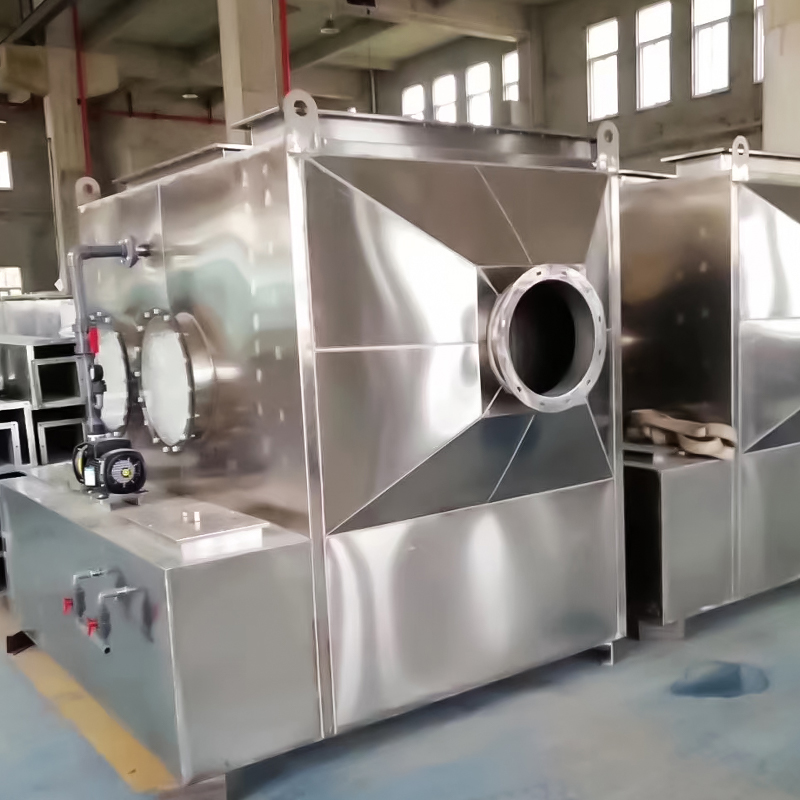

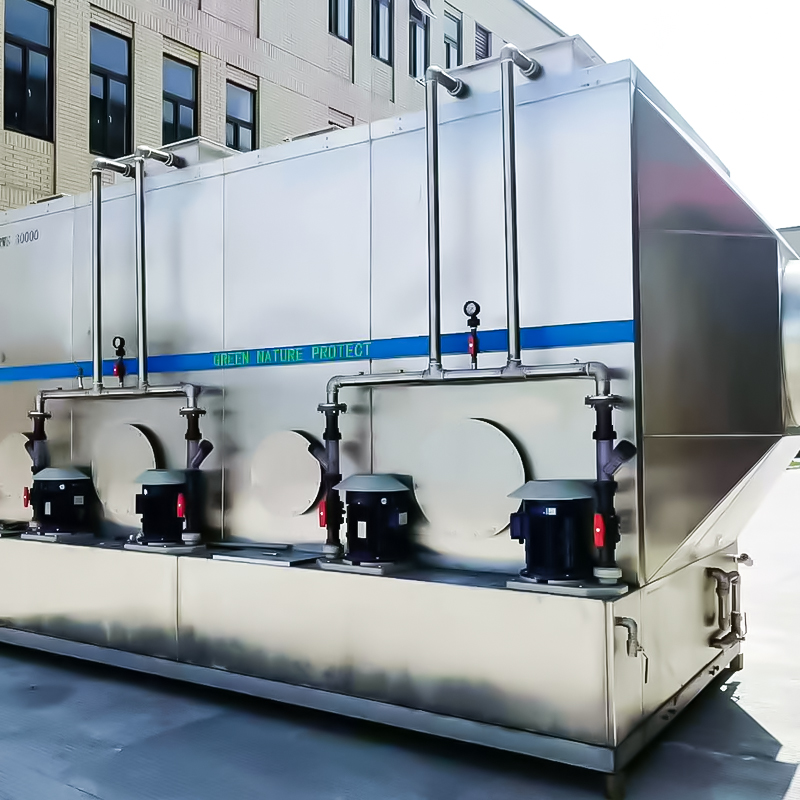

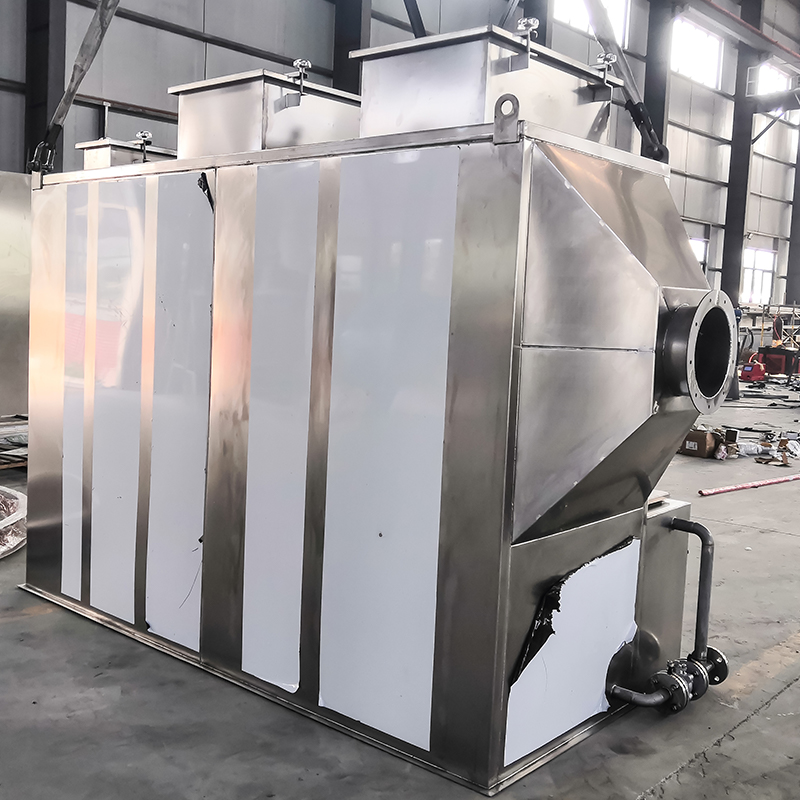

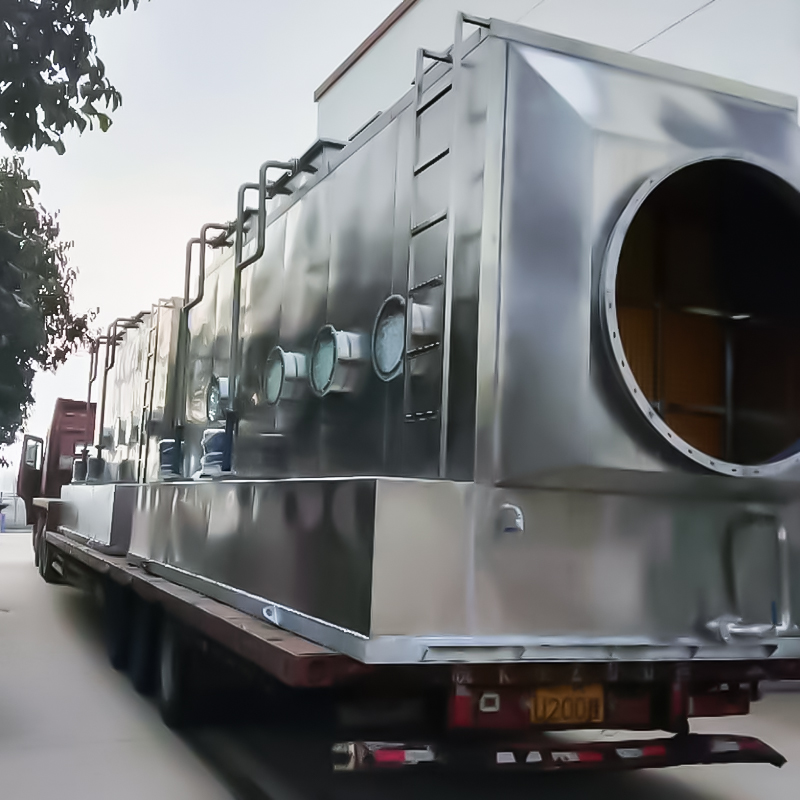

- Puertos de inspección y ventanas de observación: se proporcionan ventanas de inspección y puertos de inspección transparentes para facilitar el mantenimiento y la inspección.
- Soportes y accesorios: Los soportes y accesorios estables garantizan un funcionamiento estable del equipo.
III. Ventajas de la torre de pulverización horizontal
- Purificación eficiente: la eficiencia de purificación alcanza más del 90%, adecuada para una variedad de contaminantes.
- Ahorro de espacio: Diseño horizontal, altura rebajada, apto para instalación en interiores.
- Bajo costo operativo: Recicle el líquido de pulverización para reducir el consumo de agua y el consumo de reactivos químicos.
- Resistencia a la corrosión: utilice materiales resistentes a la corrosión para adaptarse a ambientes ácidos y alcalinos y tener una larga vida útil.
- Mantenimiento conveniente: estructura simple, mantenimiento conveniente y costos de mantenimiento reducidos.
IV. Puntos clave del diseño
- Análisis de parámetros de gases residuales: determine las dimensiones de la torre y el tipo de empaque en función de la composición, concentración, temperatura y caudal del gas residual.
- Control de relación gas-líquido: Diseñe racionalmente el caudal del líquido de pulverización para garantizar un contacto y una absorción suficientes.
- Selección de materiales: Seleccione los materiales apropiados para la torre en función de sus propiedades corrosivas, como PP y acero inoxidable.
- Medidas de Seguridad: Instalar dispositivos a prueba de explosiones y monitoreo de gas para garantizar una operación segura.
Según el análisis anterior, las torres de aspersión horizontales, con su alta eficiencia, compacidad y resistencia a la corrosión, se han convertido en equipos esenciales para el tratamiento de gases residuales industriales. Son ampliamente aplicables en diversas condiciones operativas y ayudan a las empresas a alcanzar estándares ambientales.
| La torre de aspersión horizontal puede manejar un volumen de aire de 5000 a 30000 m³ y se puede personalizar según las necesidades reales. |
| Número de serie | Nombre | Especificación (Largo * Ancho * Alto, unidad: mm) | Unidad | Cantidad | Observaciones |
| 1 | Torre de pulverización horizontal (volumen de aire de manejo: 5000 m³/h) | 2500 (incluido el tamaño de diámetro variable) * 1200 (excluyendo el tamaño del tanque de agua) * 1800 | conjunto | 1 | 1. Los materiales del equipo incluyen PP, acero inoxidable 304 y FRP, con espesores personalizados para cumplir con los requisitos específicos de fábrica.
2. Velocidad de la torre vacía: 1,5 metros por segundo;
3. Sistema de pulverización de una sola capa con boquillas en espiral de 4 × 4 pulgadas;
4. Una sola capa de anillos Pall de Ø50 mm con embalaje ≥600 mm;
5. Eliminador de niebla de malla de alambre de PP de una sola capa ≥200 mm;
6. Dos puertos de inspección de vidrio templado transparente de Ø500 mm;
7. Diámetro de entrada/salida: 400 mm;
8. Un tanque dosificador de químicos integrado en el costado;
9. Un puerto de drenaje, puerto de desbordamiento, sistema de reabastecimiento de agua manual/automático operado por flotador; |
| - | bomba de circulación | 1,5 kw | conjunto | 1 | Bomba vertical anticorrosión de PP resistente a ácidos y álcalis, caudal: 169 m³/h, elevación: 15 m, motor de dos etapas con eficiencia energética |
| 2 | Torre de pulverización horizontal (volumen de aire de manejo: 10000 m³/h) | 3000 (incluido el tamaño de diámetro variable) * 1500 (excluyendo el tamaño del tanque de agua) * 1800 | conjunto | 1 | 1) Los materiales del equipo incluyen PP, acero inoxidable 304 y FRP, con espesores personalizados para cumplir con los requisitos específicos de fábrica;
2) Velocidad de la torre vacía: 1,5 metros por segundo;
3) Una capa de aspersión con seis boquillas en espiral de 4 pulgadas;
4) Una capa de anillos Pall de Ø50 mm con embalaje ≥600 mm;
5) Una capa de eliminador de niebla de malla de alambre de PP ≥200 mm;
6) Dos puertos de inspección de vidrio templado transparente de Ø500 mm;
7) Diámetro de entrada/salida: ￠600 mm;
8) Un tanque dosificador de químicos integrado en el lateral.
9) Un puerto de drenaje, puerto de desbordamiento, sistema de reabastecimiento de agua manual/automático operado por flotador; |
| - | bomba de circulación | 2,2 kw | conjunto | 1 | Bomba vertical anticorrosión de PP resistente a ácidos y álcalis, caudal: 24 m³/h, elevación: 20 m, motor de dos etapas con eficiencia energética |
| 3 | Torre de pulverización horizontal (volumen de aire de manejo: 15000 m³/h) | 3600 (incluido el tamaño de diámetro variable) * 1500 (excluyendo el tamaño del tanque de agua) * 1800 | conjunto | 1 | 1. Los materiales del equipo incluyen PP, acero inoxidable 304 y FRP, con espesores personalizados para cumplir con los requisitos específicos de fábrica.
2. Velocidad de la torre vacía: 1,5 metros por segundo;
3. Sistema de pulverización monocapa con boquillas en espiral de 8 1/4 de pulgada;
4. Una sola capa de anillos Pall de Ø50 mm con embalaje ≥600 mm;
5. Eliminador de niebla de malla de alambre de PP de una sola capa ≥200 mm;
6. Dos puertos de inspección de vidrio templado transparente de Ø500 mm;
7. Diámetro de entrada/salida: 700 mm;
8. Un tanque dosificador de químicos integrado en el costado;
9. Un puerto de drenaje, puerto de desbordamiento, sistema de reabastecimiento de agua manual/automático operado por flotador; |
| - | bomba de circulación | 3,75 kw | conjunto | 1 | Bomba vertical anticorrosión de PP resistente a ácidos y álcalis, caudal: 28 m³/h, elevación: 28 m, motor de dos etapas con eficiencia energética |
| 4 | Torre de pulverización horizontal (volumen de aire de manejo: 20000 m³/h) | 4200 (incluido el tamaño de diámetro variable) * 1500 (excluyendo el tamaño del tanque de agua) * 1800 | conjunto | 1 | 1) Los materiales del equipo incluyen PP, acero inoxidable 304 y FRP, con espesores personalizados para cumplir con los requisitos específicos de fábrica.
2) Velocidad de la torre vacía: 1,5 metros por segundo;
3) Una capa de pulverización con boquillas en espiral de 8 1/4 de pulgada;
4) Una capa de anillos Pall de Ø50 mm con embalaje ≥600 mm;
5) Una capa de eliminador de niebla de malla de alambre de PP ≥200 mm;
6) Dos puertos de inspección de vidrio templado transparente de Ø500 mm;
7) Diámetro de entrada/salida: 800 mm;
8) Un tanque dosificador de químicos integrado en el lateral.
9) Un puerto de drenaje, puerto de desbordamiento, sistema de reabastecimiento de agua manual/automático operado por flotador; |
| | | | | |
| | bomba de circulación | 3,75 kw | conjunto | 1 | Bomba vertical resistente a la corrosión de PP de funcionamiento en seco
Caudal: 28 m³/h
Cabeza: 28m
Motor de eficiencia energética Tier 2
Marca: Riyiguobao |
| 5 | Torre de pulverización horizontal (volumen de aire de manejo: 25000 m³/h) | 4100 (incluido el tamaño de diámetro variable) * 2000 (excluyendo el tamaño del tanque de agua) * 1900 | conjunto | 1 | 1. Los materiales del equipo incluyen PP, acero inoxidable 304 y FRP, con espesores personalizados para cumplir con los requisitos específicos de fábrica.
2. Velocidad de la torre vacía: 1,5 metros por segundo;
3. Sistema de aspersión monocapa con 10 boquillas en espiral de 4 pulgadas;
4. Una sola capa de anillos Pall de Ø50 mm con embalaje ≥600 mm;
5. Eliminador de niebla de malla de alambre de PP de una sola capa ≥200 mm;
6. Dos puertos de inspección de vidrio templado transparente de Ø500 mm;
7. Diámetro de entrada/salida: ￠900 mm;
8. Un tanque dosificador de químicos integrado en el costado;
9. Un puerto de drenaje, puerto de desbordamiento, sistema de reabastecimiento de agua manual/automático operado por flotador; |
| - | bomba de circulación | 5,5 kw | conjunto | 1 | Bomba anticorrosiva de PP vertical resistente a ácidos y álcalis, caudal: 38 m³/h, elevación: 32 m, motor de dos etapas con eficiencia energética, marca: Rizhao Guobao; |
| 6 | Torre de pulverización horizontal (volumen de aire de manejo: 30000 m³/h) | 4500 (incluido el tamaño de diámetro variable) * 2000 (excluyendo el tamaño del tanque de agua) * 1900 | conjunto | 1 | 10. Los materiales del equipo incluyen PP, acero inoxidable 304 y FRP, con espesores personalizados para cumplir con los requisitos específicos de fábrica.
11. Velocidad de la torre vacía: 1,5 metros por segundo;
12. Sistema de aspersión monocapa con 13 boquillas en espiral de 4 pulgadas;
13. Una sola capa de anillos Pall de Ø50 mm con embalaje ≥600 mm;
14. Eliminador de niebla de malla de alambre de PP de una sola capa ≥200 mm;
15. Dos puertos de inspección de vidrio templado transparente de Ø500 mm;
16. Diámetro de entrada/salida: ￠1000 mm;
17. Un tanque dosificador de químicos integrado en el lateral.
Un puerto de drenaje, puerto de desbordamiento, sistema de reabastecimiento de agua manual/automático operado por flotador; |
| - | bomba de circulación | 7,5 kw | conjunto | 1 | Bomba anticorrosiva de PP vertical resistente a ácidos y álcalis, caudal: 50 m³/h, elevación: 38 m, motor de dos etapas con eficiencia energética, marca: Rizhao Guobao; |
| - | Otras especificaciones
Personalización no estándar | - | - | - |
